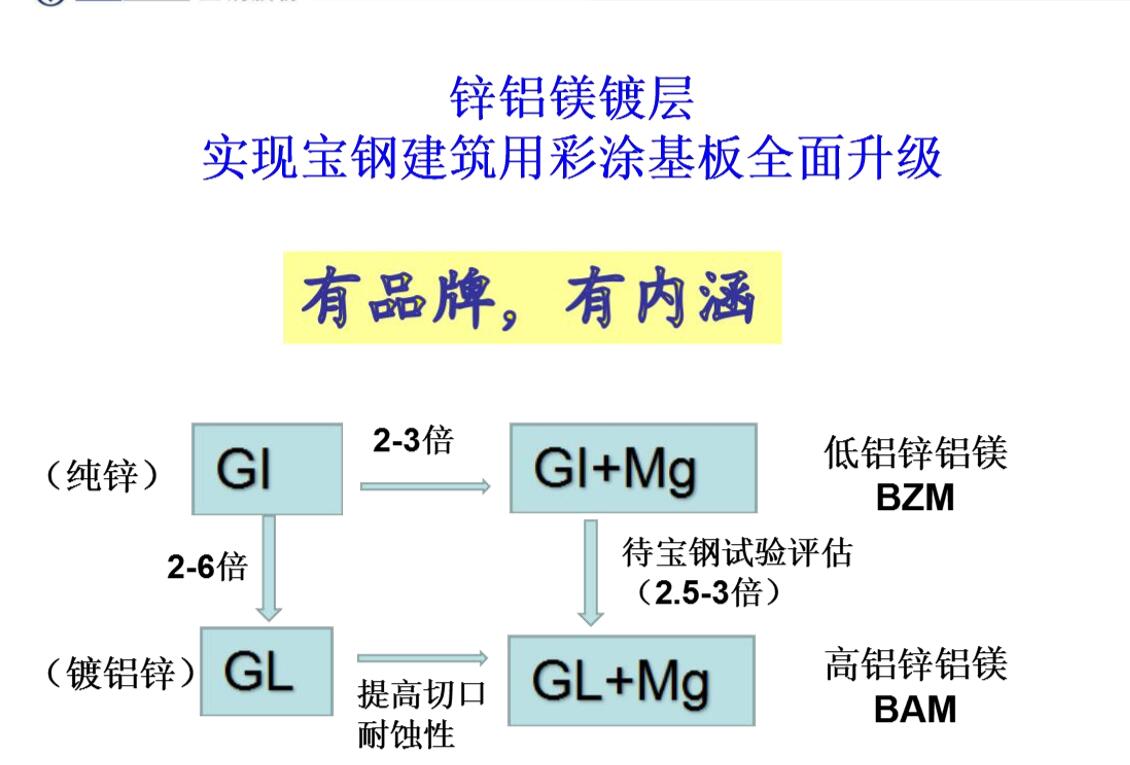

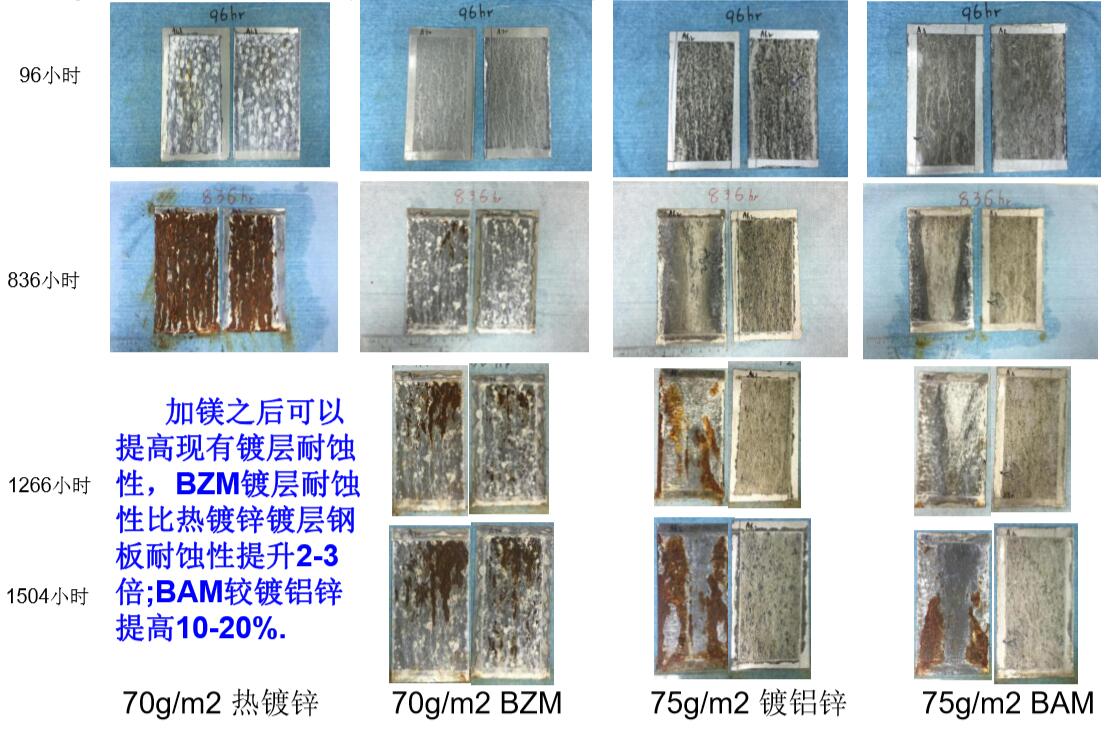

最大的優(yōu)點(diǎn)是耐蝕性，公開的實(shí)驗(yàn)室加速實(shí)驗(yàn)、戶外暴露實(shí)驗(yàn)等結(jié)果表明，一定范圍內(nèi)Al、Mg含量增加會提高耐蝕性幾倍到十幾倍.

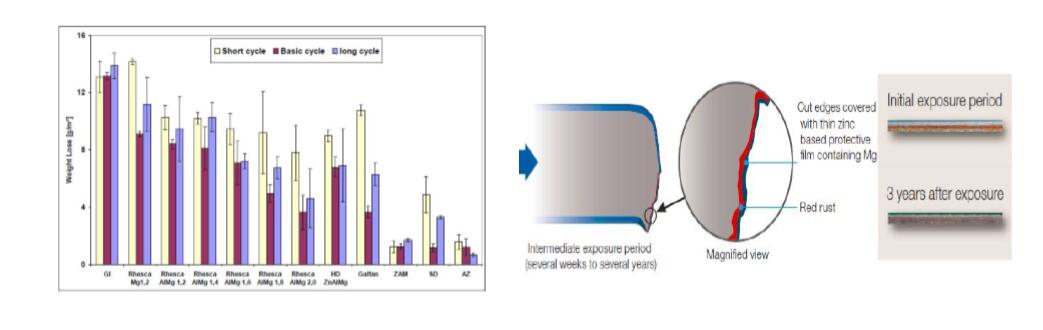

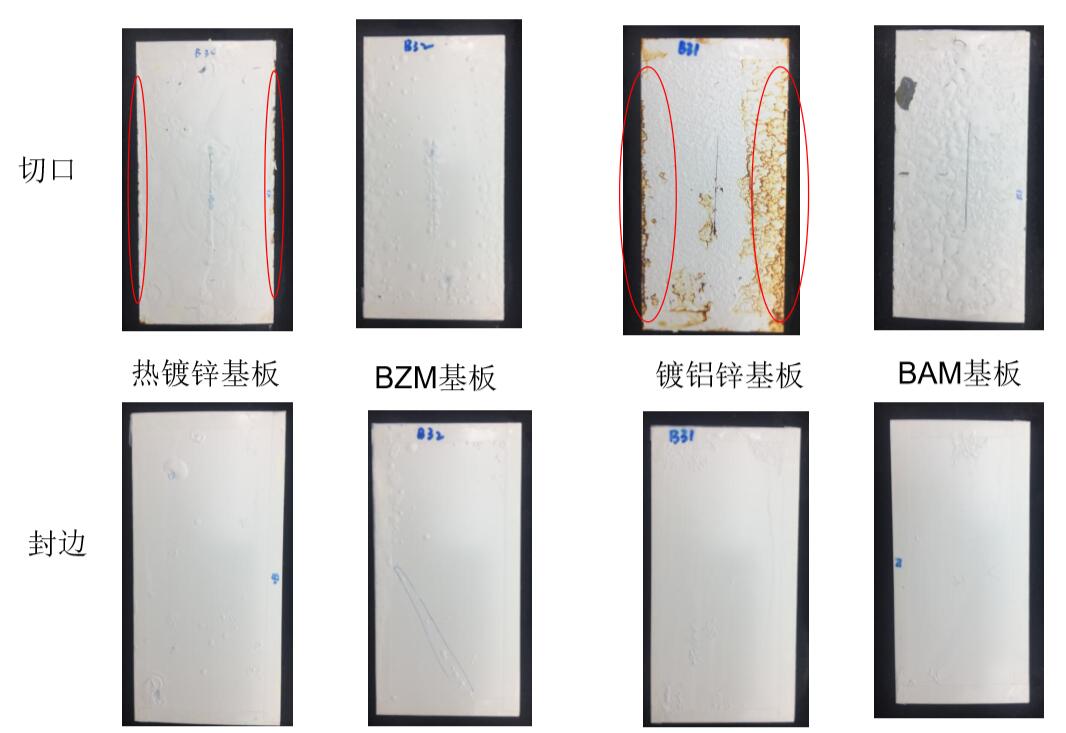

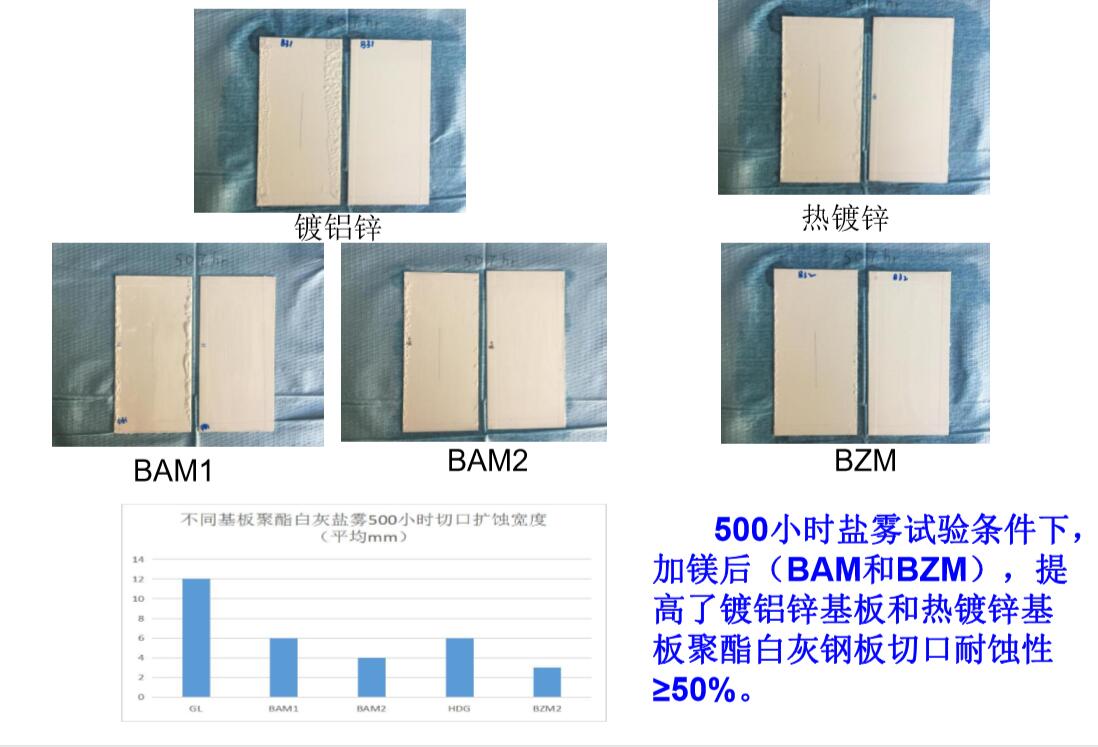

加Mg之后的另一大優(yōu)點(diǎn)是鋼板的切邊耐蝕性提高，含Mg的Zn基腐蝕產(chǎn)物會覆蓋在切口表面，從而對切口形成保護(hù)。
1.與現(xiàn)有熱鍍鋅基板建筑彩涂相比，BZM鍍層基板涂層裂紋明顯，但是鍍層裂紋與熱鍍鋅基板一致
2.與現(xiàn)有鍍鋁鋅基板建筑彩涂相比，涂層裂紋基本一致，但是鍍鋁鋅鍍層裂紋比BZM鍍層明顯。

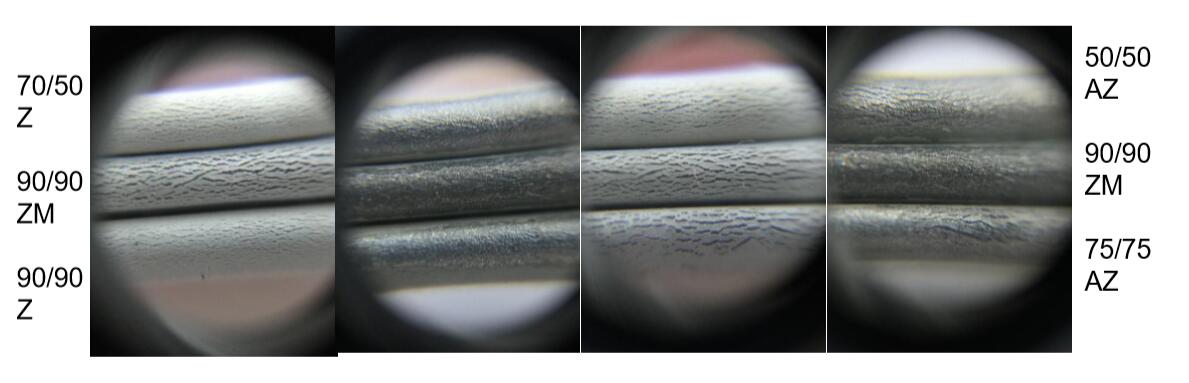

1. CQ級別三種鍍層成份不同鍍層重量，鍍層裂紋均可見，裂紋程度一致；

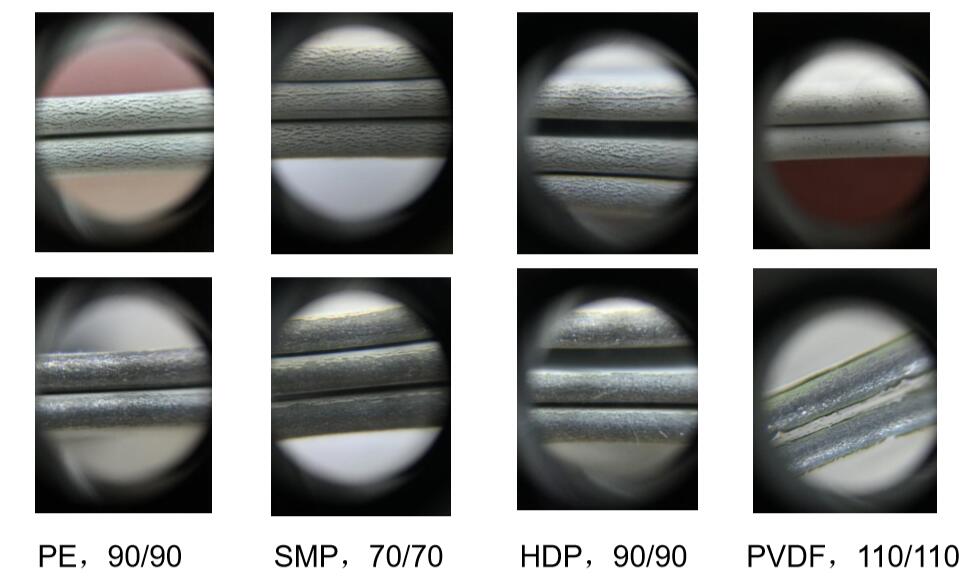

2. 涂層品種不同，涂層裂紋程度不同。
耐酸堿性能評估
